Compresor de pistón de alto rendimiento Booster de la serie N de Kaeser

Su boleto para un desempeño de alta presión

Los Booster de la serie N aumente la presión de su sistema existente en puntos determinados, elevándola hasta 650 psig. KAESER ofrece un completo programa de Booster de pistón de alto rendimiento y perfectamente adaptados a los compresores de tornillos rotativos KAESER y a las estaciones SIGMA PET AIR.

Los Booster de la serie N cuentan con uno o dos cilindros y operan de acuerdo a los siguientes parámetros de desempeño:

  • Presión inicial hasta de 190 psig, presión final hasta de 650 psig
  • Flujo: 9.5 - 194 cfm

Por ejemplo, es conveniente usar Booster en aquellas aplicaciones en las que se requiere aire de control y de procesos a mayor presión en puntos determinados, ya que resulta mucho más eficiente que subir la presión de todo el sistema para consumir el aire a alta presión en puntos localizados. La producción de botellas PET es un excelente ejemplo para estas aplicaciones.

Sus ventajas

  • Alta presión en servicio continuo:
    Detalles técnicos como la innovadora lubricación por aceite a presión o el enfriamiento intensivo de los cilindros alargan la vida útil del equipo, reducen la necesidad de mantenimiento y permiten mantener una presión de 650 psig de forma constante.
  • Apenas consumen aceite:
    Los cilindros de gran calidad instalados son de acabado pulido y llevan una protección extra contra desgaste. Estas características minimizan el consumo de aceite durante toda la vida útil.
  • Producen aire comprimido a baja temperatura:
    Los postenfriadores de aire comprimido de los Booster de tres cilindros van equipados con ventiladores separados. Así se garantizan unas temperaturas de salida mínimas. Las temperaturas pueden ser aún más bajas si el Booster va equipado con un postenfriador enfriado por agua.
Ahorros de costos de energía
Costos de ciclo de vida

Los motores de alta calidad Premium Efficiency ofrecen un altísimo rendimiento y consumen poca electricidad. Sus bajas temperaturas de servicio suponen otra ventaja adicional.



Detalle de los productos

Versiones

Para una menor demanda

Booster N 60 G hasta N 153 G, enfriado por aire

Para flujos reducidos y una presión máxima de hasta 580 psig, los más adecuados son nuestros modelos "pequeños". Esto compresores cuentan con bloques de uno o dos cilindros, potencias de hasta 5 hp y económicos motores de bajo consumo. La legendaria calidad KAESER queda garantizada, ya que todos los bloques compresores son de producción propia.

Para demandas de aire medianas y grandes

Booster N 253 G hasta N 502 G, enfriado por aire

Si hablamos de flujos mayores hasta 650 psig de presión máxima, habremos llegado al campo de los Booster medianos y grandes de Kaeser. El núcleo de estas unidades es un bloque compresor de dos o tres cilindros de alta precisión y desempeño óptimo con cilindros de alta calidad. Los motores eléctricos Premium Efficiency, de hasta 50 hp, brindan una altísima eficiencia energética (hasta 25 hp: IE2, desde 25 hp: IE3).

N 2001 G booster, air-cooled

Las versiones enfriadas por aire N 2001 G llevan un postenfriador separado con un motor para el ventilador que reduce notablemente la temperatura diferencial (ΔT) entre el aire aspirado y el de salida. Y para quedarse aún "más frescos", los modelos N 2001 G pueden equiparse con un postenfriador de aire comprimido enfriado por agua. De este modo, es fácil mantener la temperatura diferencial ΔT en aprox. 5 K en cualquier circunstancia.

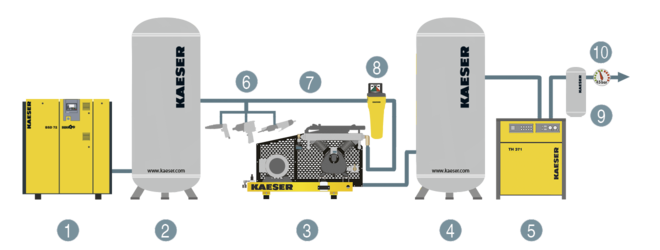

Ejemplo de instalación
Distribución de los componentes de una estación de aire comprimido con Booster hasta 650 psig
  1. Compresor de tornillos rotativos
  2. Tanques de almacenamiento de aire
  3. Booster
  4. Tanque de almacenamiento de aire de “alta presión”
  5. Secador refrigerativo de “alta presión”
  1. Herramientas neumáticas
  2. Red de baja presión hasta 190 psig
  3. Prefiltro
  4. Micro filtro de alta presión
  5. Red de aire comprimido 650 psig

Sistema de aire comprimido con Booster hasta 650 psig

Datos técnicos N 60-G

Versión estándar

ModeloN 60 75/290 psig N 60 110/435 psig N 60 145/500 psig
Presión en la admisión psig 75 110 145
Presión en la salida psig 290 435 500
Flujo sistema completo a presión de trabajo acfm 10 14 19
Velocidad del bloque compresor / unidad de compresión rpm 1.150 1.150 1.150
Número de pistones 1 1 1
Potencia nominal del motor hp 3 3 3
Nivel de la presión sonora dB(A) 74 74 74
Conexión de entrada del aire comprimidoNPT 1/2 NPT 1/2 NPT 1/2
Conexión de salida del aire comprimidoNPT 1/2 NPT 1/2 NPT 1/2
Dimensiones
L x A x H in
36,2 x 17,7 x 21,6 36,2 x 17,7 x 21,6 36,2 x 17,7 x 21,6
Peso lb 154 154 154

ModeloN 60 190/500 psig
Presión en la admisión psig 190
Presión en la salida psig 500
Flujo sistema completo a presión de trabajo acfm 27
Velocidad del bloque compresor / unidad de compresión rpm 1.150
Número de pistones 1
Potencia nominal del motor hp 3
Nivel de la presión sonora dB(A) 74
Conexión de entrada del aire comprimidoNPT 1/2
Conexión de salida del aire comprimidoNPT 1/2
Dimensiones
L x A x H in
36,2 x 17,7 x 21,6
Peso lb 154

Datos técnicos N 153-G

Versión estándar

ModeloN 153 75/290 psig N 153 110/215 psig N 153 145/215 psig
Presión en la admisión psig 75 110 145
Presión en la salida psig 290 215 215
Flujo sistema completo a presión de trabajo acfm 21 37 49
Velocidad del bloque compresor / unidad de compresión rpm 650 650 650
Número de pistones 2 2 2
Potencia nominal del motor hp 5 3 3
Nivel de la presión sonora dB(A) 74 74 74
Conexión de entrada del aire comprimidoNPT 3/4 NPT 3/4 NPT 3/4
Conexión de salida del aire comprimidoNPT 1/2 NPT 1/2 NPT 1/2
Dimensiones
L x A x H in
54,7 x 28,3 x 32,3 54,7 x 28,3 x 32,3 54,7 x 28,3 x 32,3
Peso lb 562 562 562

ModeloN 153 145/580 psig N 153 190/580 psig
Presión en la admisión psig 145 190
Presión en la salida psig 580 580
Flujo sistema completo a presión de trabajo acfm 32 47
Velocidad del bloque compresor / unidad de compresión rpm 650 650
Número de pistones 2 2
Potencia nominal del motor hp 5 5
Nivel de la presión sonora dB(A) 74 74
Conexión de entrada del aire comprimidoNPT 3/4 NPT 3/4
Conexión de salida del aire comprimidoNPT 1/2 NPT 1/2
Dimensiones
L x A x H in
54,7 x 28,3 x 32,3 54,7 x 28,3 x 32,3
Peso lb 562 562

Datos técnicos N 253-G

Versión estándar

ModeloN 253 75/360 psig N 253 110/290 psig N 253 110/500 psig
Presión en la admisión psig 75 110 110
Presión en la salida psig 360 290 500
Flujo sistema completo a presión de trabajo acfm 37 62 53
Velocidad del bloque compresor / unidad de compresión rpm 1.135 1.135 1.135
Número de pistones 2 2 2
Potencia nominal del motor hp 10 10 15
Nivel de la presión sonora dB(A) 76 76 76
Conexión de entrada del aire comprimidoNPT 3/4 NPT 3/4 NPT 3/4
Conexión de salida del aire comprimidoNPT 1/2 NPT 1/2 NPT 1/2
Dimensiones
L x A x H in
54,7 x 28,7 x 31,9 54,7 x 28,7 x 31,9 54,7 x 28,7 x 31,9
Peso lb 639 639 639

ModeloN 253 145/360 psig N 253 145/650 psig N 253 190/360 psig
Presión en la admisión psig 145 145 190
Presión en la salida psig 360 650 360
Flujo sistema completo a presión de trabajo acfm 80 67 108
Velocidad del bloque compresor / unidad de compresión rpm 1.135 1.135 1.135
Número de pistones 2 2 2
Potencia nominal del motor hp 10 15 10
Nivel de la presión sonora dB(A) 76 76 76
Conexión de entrada del aire comprimidoNPT 3/4 NPT 3/4 NPT 3/4
Conexión de salida del aire comprimidoNPT 1/2 NPT 1/2 NPT 1/2
Dimensiones
L x A x H in
54,7 x 28,7 x 31,9 54,7 x 28,7 x 31,9 54,7 x 28,7 x 31,9
Peso lb 639 639 639

ModeloN 253 190/650 psig
Presión en la admisión psig 190
Presión en la salida psig 650
Flujo sistema completo a presión de trabajo acfm 94
Velocidad del bloque compresor / unidad de compresión rpm 1.135
Número de pistones 2
Potencia nominal del motor hp 15
Nivel de la presión sonora dB(A) 76
Conexión de entrada del aire comprimidoNPT 3/4
Conexión de salida del aire comprimidoNPT 1/2
Dimensiones
L x A x H in
54,7 x 28,7 x 31,9
Peso lb 639

Datos técnicos N 351-G

Versión estándar

ModeloN 351 75/360 psig N 351 110/360 psig N 351 110/500 psig
Presión en la admisión psig 75 110 110
Presión en la salida psig 360 360 500
Flujo sistema completo a presión de trabajo acfm 58 91 84
Velocidad del bloque compresor / unidad de compresión rpm 950 950 950
Número de pistones 2 2 2
Potencia nominal del motor hp 15 15 20
Nivel de la presión sonora dB(A) 77 77 77
Conexión de entrada del aire comprimidoNPT 3/4 NPT 3/4 NPT 3/4
Conexión de salida del aire comprimidoNPT 3/4 NPT 3/4 NPT 3/4
Dimensiones
L x A x H in
61 x 34,6 x 40,2 61 x 34,6 x 40,2 61 x 34,6 x 40,2
Peso lb 915 915 915

ModeloN 351 145/360 psig N 351 145/650 psig N 351 190/360 psig
Presión en la admisión psig 145 145 190
Presión en la salida psig 360 650 360
Flujo sistema completo a presión de trabajo acfm 123 107 164
Velocidad del bloque compresor / unidad de compresión rpm 950 950 950
Número de pistones 2 2 2
Potencia nominal del motor hp 15 20 15
Nivel de la presión sonora dB(A) 77 77 77
Conexión de entrada del aire comprimidoNPT 3/4 NPT 3/4 NPT 3/4
Conexión de salida del aire comprimidoNPT 3/4 NPT 3/4 NPT 3/4
Dimensiones
L x A x H in
61 x 34,6 x 40,2 61 x 34,6 x 40,2 61 x 34,6 x 40,2
Peso lb 915 915 915

ModeloN 351 190/650 psig
Presión en la admisión psig 190
Presión en la salida psig 650
Flujo sistema completo a presión de trabajo acfm 148
Velocidad del bloque compresor / unidad de compresión rpm 950
Número de pistones 2
Potencia nominal del motor hp 20
Nivel de la presión sonora dB(A) 77
Conexión de entrada del aire comprimidoNPT 3/4
Conexión de salida del aire comprimidoNPT 3/4
Dimensiones
L x A x H in
61 x 34,6 x 40,2
Peso lb 915

Datos técnicos N 502-G

Versión estándar

ModeloN 502 75/360 psig N 502 110/360 psig N 502 110/500 psig
Presión en la admisión psig 75 110 110
Presión en la salida psig 360 360 500
Flujo sistema completo a presión de trabajo acfm 74 114 104
Velocidad del bloque compresor / unidad de compresión rpm 990 990 990
Número de pistones 2 2 2
Potencia nominal del motor hp 15 15 20
Nivel de la presión sonora dB(A) 77 77 77
Conexión de entrada del aire comprimidoNPT 1 NPT 1 NPT 1
Conexión de salida del aire comprimidoNPT 3/4 NPT 3/4 NPT 3/4
Dimensiones
L x A x H in
61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2
Peso lb 1.014 1.014 1.014

ModeloN 502 145/360 psig N 502 145/500 psig N 502 145/650 psig
Presión en la admisión psig 145 145 145
Presión en la salida psig 360 500 650
Flujo sistema completo a presión de trabajo acfm 155 145 132
Velocidad del bloque compresor / unidad de compresión rpm 990 990 990
Número de pistones 2 2 2
Potencia nominal del motor hp 15 20 25
Nivel de la presión sonora dB(A) 77 77 77
Conexión de entrada del aire comprimidoNPT 1 NPT 1 NPT 1
Conexión de salida del aire comprimidoNPT 3/4 NPT 3/4 NPT 3/4
Dimensiones
L x A x H in
61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2
Peso lb 1.014 1.014 1.014

ModeloN 502 190/500 psig N 502 190/650 psig
Presión en la admisión psig 190 190
Presión en la salida psig 500 650
Flujo sistema completo a presión de trabajo acfm 195 182
Velocidad del bloque compresor / unidad de compresión rpm 990 990
Número de pistones 2 2
Potencia nominal del motor hp 20 25
Nivel de la presión sonora dB(A) 77 77
Conexión de entrada del aire comprimidoNPT 1 NPT 1
Conexión de salida del aire comprimidoNPT 3/4 NPT 3/4
Dimensiones
L x A x H in
61,8 x 34,6 x 40,2 61,8 x 34,6 x 40,2
Peso lb 1.014 1.014
