Modelos estándar de las estaciones de aire comprimido: Las series AIRTOWER


Estaciones de aire comprimido con secador refrigerativo integrado y tanque de almacenamiento de aire comprimido

Las estaciones de aire comprimido (*) de las series AIRTOWER de KAESER están diseñadas para el trabajo en talleres y artesanías. En solo 6.7 pies² reúnen todos los componentes necesarios para el suministro de aire comprimido bajo una resistente cubierta de polietileno: un compresor de tornillos rotativos con PERFIL SIGMA, un secador refrigerativo y un tanque de almacenamiento de aire.

Las estaciones de aire comprimido de las series AIRTOWER existen con las siguientes características técnicas:

  • Presión: 125, 160 y 217 psig
  • Rango de flujo: De 9 a 29 cfm

Ventajas

  • Plug and play (conectar y arrancar):
    El trabajo de tubería y de instalación que exigen nuestras unidades es relativamente pequeño. Simplemente conecte la estación a una red eléctrica y a su red de aire comprimido y listo: ¡está lista para operar!
  • Protección anticorrosión:
    El secador refrigerativo integrado permite al AIRTOWER suministrar un aire comprimido de alta calidad, que protege sus herramientas y equipos de daños por corrosión.
  • Mantenimiento sencillo:
    Una vez levantada la ligera cubierta, todos los puntos de mantenimiento quedan fácilmente accesibles. El drenaje electrónico de condensados puede controlarse a través de una rejilla. El mantenimiento es simple y efectivo.

* Esta serie de secadores contiene gases fluorados de efecto invernadero. Todos los modelos contienen el agente refrigerante R-513A (GWP 631).

Bajos costos a lo largo de la vida útil
Costos de ciclo de vida

Nuestro enfoque completo por la gestión de Costos Cíclicos Kaeser: Eficiencia superior, operación sencilla, facilidad del servicio de mantenimiento y la más moderna tecnología para mantener un alto desempeño en el futuro.



El AIRTOWER en detalle:

Equipo

Equipo completo

Servicio Airtower C - cabina desmontable
  • Listos para la puesta en marcha
  • Totalmente automático
  • Súper silencioso
  • Amortiguación antivibratoria
  • Cubierta de doble pared en polietileno moldeada por centrifugación
  • Muy buena accesibilidad de todos los puntos de mantenimiento retirando la cubierta

Aislamiento acústico

  • Cubierta acústica
  • Doble soporte antivibraciones

Motor eléctrico

  • Motor de bajo consumo energético (IE3)
  • Fabricación de “Calidad Alemana”
  • IP 54
  • Aislamiento clase F como reserva adicional

Unidad de compresión de tornillos rotativos

Los rotores de tornillos con Perfil SIGMA producen el mismo aire comprimido que otros perfiles convencionales consumiendo un 10 a un 20 % menos de energía.

Accionamiento por bandas trapezoidales

  • Bandas libres de mantenimiento
  • No necesitan retensado

Circuito de fluido y aire

  • Filtro de aire seco en forma de panal
  • Admisión con válvula check
  • Válvula neumática de venteo
  • Tanque de aceite de enfriamiento con cartucho separador que se encuentra aparte
  • Válvula de alivio de presión
  • Válvula check de presión mínima
  • Filtro en el circuito de aceite de enfriamiento

Enfriamiento

  • Enfriado por aire
  • Enfriador de aluminio para aceite de enfriamiento con motor del ventilador separado
  • Segundo ventilador en el eje del motor de accionamiento
  • Regulación automática de la etapa de calentamiento (activa solamente en caso de cargas muy reducidas)

Tanque

  • Revestimiento interno
  • Drenaje de condensado controlado electrónicamente

SIGMA CONTROL 2

Controlador para compresores SIGMA CONTROL 2
  • LED tipo "Semáforo" para revisión del estado operacional de un vistazo
  • Pantalla de fácil lectura
  • 30 idiomas seleccionables
  • Teclas de membrana con pictogramas
  • Supervisión y control totalmente automáticos
  • Interfaces: Ethernet
  • Ranura de tarjeta SD para actualizaciones y registro de datos
  • Lector de RFID
  • Servidor de red

Componentes eléctricos

  • Tablero eléctrico IP 54
  • Combinación automática del contactor estrella-delta (a partir de 3 hp)
  • Protección de sobrecarga
  • Transformador de control

Secadores refrigerativos

  • Tablero eléctrico IP 54
  • Combinación automática del contactor estrella-delta (a partir de 3 hp)
  • Protección de sobrecarga
  • Transformador de control
  • Contiene gas fluorado de efecto invernadero R-513A

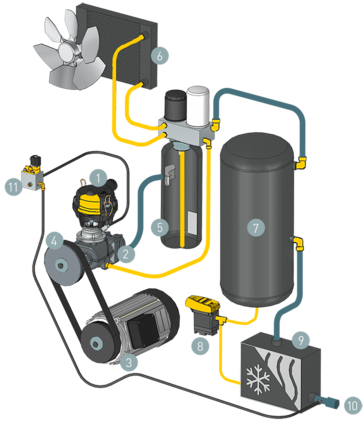

Disposición de los componentes del AIRTOWER
Disposición de los componentes del AIRTOWER
  1. Filtro de aire
  2. Unidad de compresión
  3. Motor de accionamiento
  4. Tensionamiento automático de las bandas
  5. Tanque separador de fluido
  6. Enfriador
  7. Tanque de almacenamiento de aire
  8. Dren de condensado ECO-DRAIN
  9. Secador refrigerativo
  10. Salida del aire comprimido
  11. Válvula de control
Datos técnicos

Versión estándar

ModeloAirtower 3C Airtower 4C Airtower 5C
Presión de trabajo psi 125 160 125 160 217 125 160 217
Flujo sistema completo a presión de trabajo acfm 12 9 16 13 9 21 17 13
Presión máxima de operación psi 125 160 125 160 217 125 160 217
Potencia nominal del motor hp 3 4 5
Secador refrigerativoCT 4 CT 4 CT 8
Capacidad del tanque gal. 56,8 56,8 56,8
Dimensiones
L x A x H in
24 x 39 x 58 24 x 39 x 58 24 x 39 x 58
Conexión del aire comprimido¾ NPT ¾ NPT ¾ NPT
Nivel de la presión sonora dB(A) 69 70 70
Peso lb 628 628 639

ModeloAirtower 7.5C
Presión de trabajo psi 125 160 217
Flujo sistema completo a presión de trabajo acfm 28 24 19
Presión máxima de operación psi 125 160 217
Potencia nominal del motor hp 7,5
Secador refrigerativoCT 8
Capacidad del tanque gal. 56,8
Dimensiones
L x A x H in
24 x 39 x 58
Conexión del aire comprimido¾ NPT
Nivel de la presión sonora dB(A) 70
Peso lb 661

Secador refrigerativo integrado

ModeloCT 4 CT 8
Consumo de energía0,3 0,5
Punto de rocío °F 37 37
Agente refrigeranteR-513A R-513A
Posible calentamiento global 631 631
Volumen del agente refrigerante lb 0,38 0,44
Masa de agente refrigerante como equivalente en CO2 t 0,1 0,1
Circuito de refrigerante hermético
